Suporte: Gravação ou upgrade do GRBL

Como gravar um Arduino novo com o firmware da P2024 ou fazer upgrade para a versão mais autaul



O procedimento descrito neste tutorial se aplica nestas situações:
  • Se você adquiriu um Arduino Nano novo, para substituir o anterior;
  • Se sua P2024 foi adquirida antes de 08/2022 e vc quer fazer upgrade do GRBL

    Se estes não são o seu caso, não prossiga com este tutorial!

    Para ambos os casos descritos acima, o procedimento é o mesmo e basta seguir a lista abaixo.

    1. Conecte a P2024 ao computador e aguarde o Windows reconhecer o dispositivo.
    2. Feche o Candle ou qualquer outro programa que se conecte com a CNC.

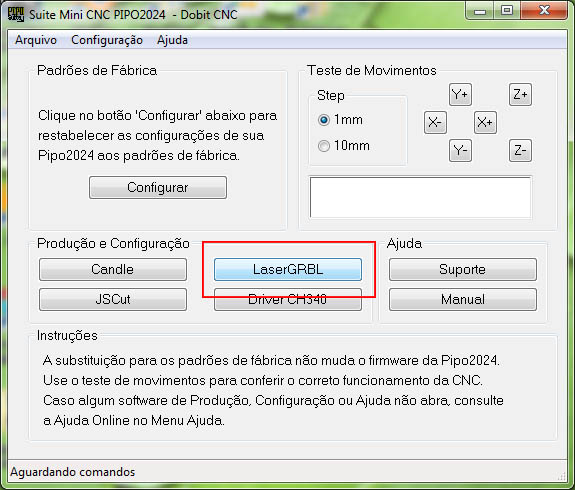

    3. Abra a Suite Pipo2024 e clique no botão LaserGRBL

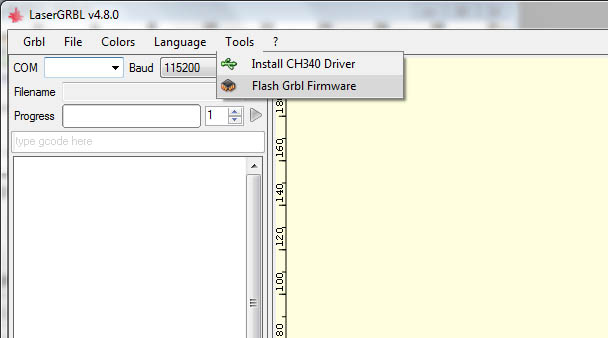

    4. Quando o LaserGRBL abrir, clique no menu Tools e em seguida clique em Flash GRBL Firmware

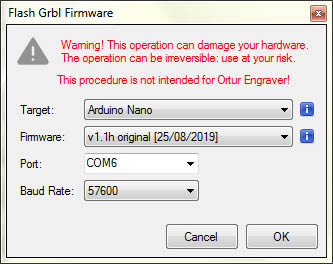

    5. Na janela que surge, preencha os campos com estes valores:


      Target: Arduino Nano
      Firmware: GRBL 1.1h original [25/08/2019]
      Port: Mantenha o valor encontrado*
      Baud Rate: 57600

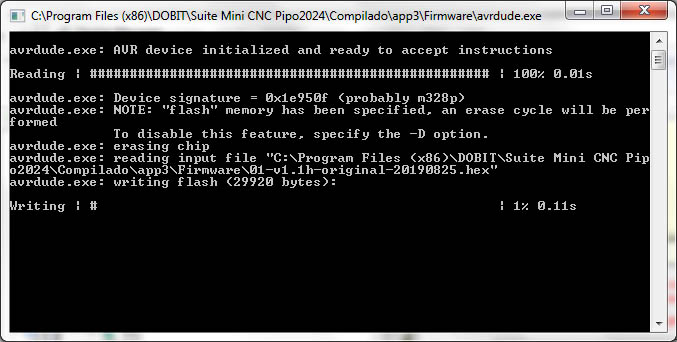

    6. Clique em Ok, repita o OK na tela de confirmação e aguarde a gravação do GRBL.



    7. Se tudo der certo você verá o aviso abaixo, informando que o GRBL foi gravado com sucesso.
      Em caso de erro, volte ao ítem 5, mude o campo Baud Rate para 115200 e recomece.

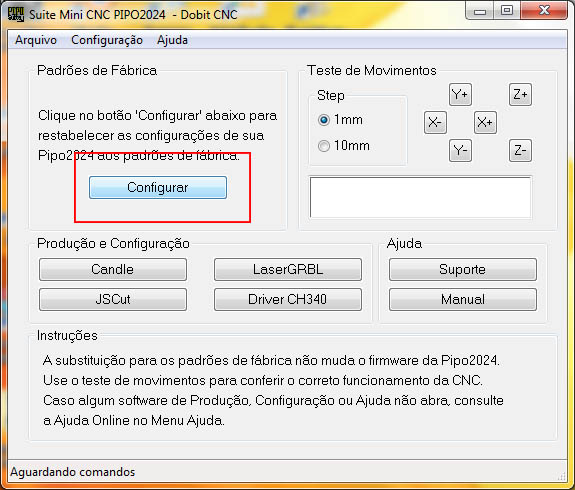

    8. Feche o LaserGRBL, volte para a Suite Pipo2024 e clique no botão Configurar do campo Padrões de Fábrica

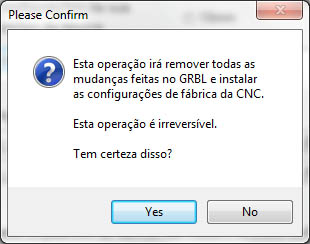

    9. Na tela de confirmação, clique em SIM

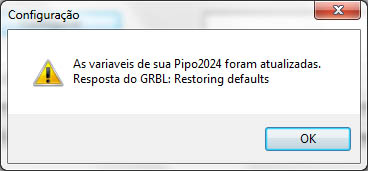

    10. Se tudo deu certo, você verá a janela abaixo.



      Você pode confirmar também clicando no menu Configuração > GRBL versão...
      O resultado deve ser como a imagem abaixo:



    Notas:
    Após a instalação do GRBL atualizado, recomendamos utilizar apenas a Suite Pipo2024 para acessar os programas.
    Deste modo você terá certeza de estar usando as versões mais adequadas de todos os softwares.
